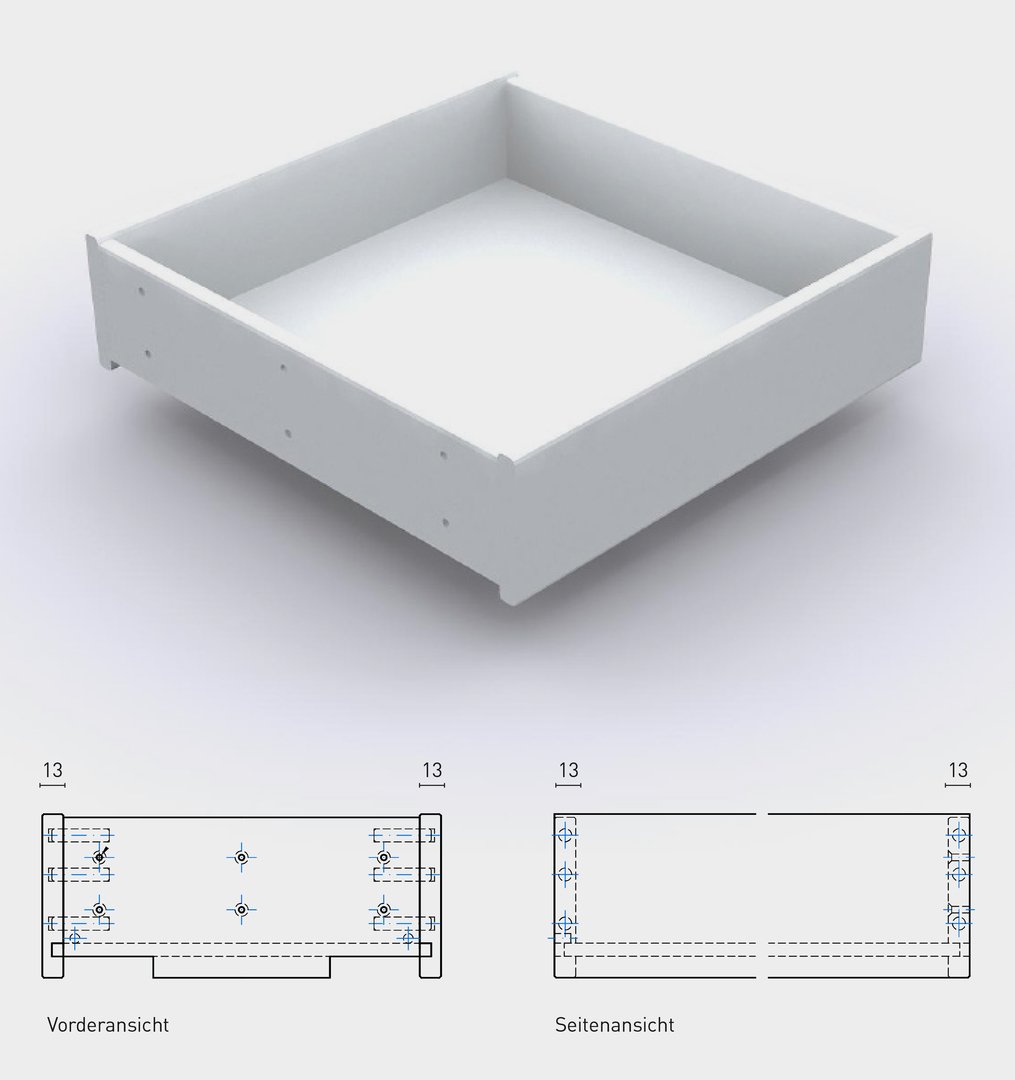

Front- und Innenschubkasten, vierseitig
Gedübelt
- aufschlagend
- einschlagend
- aufschlagend
- einschlagend

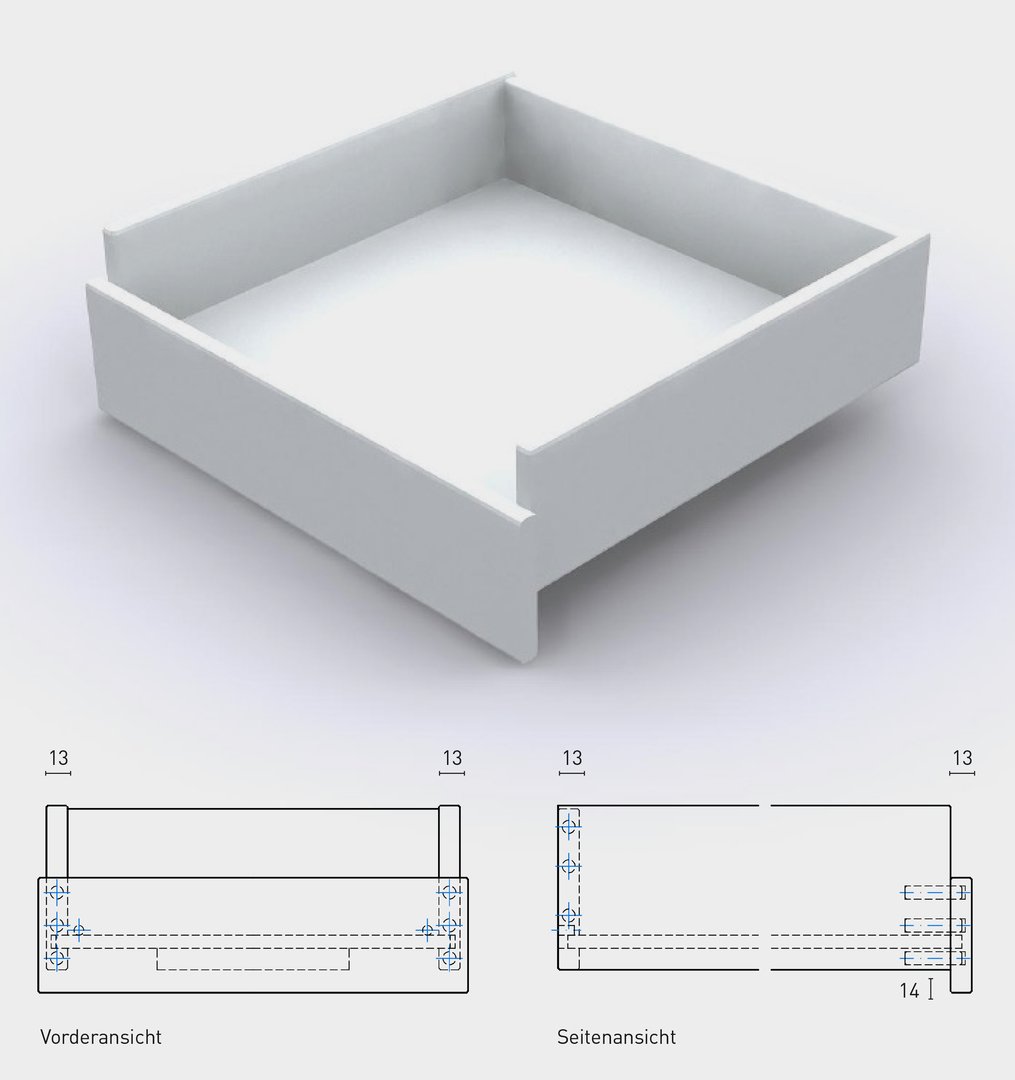

Innenschubkasten und Englischer Zug, vierseitig
Vorderstück unten überstehend, gedübelt
- aufschlagend
- einschlagend
- aufschlagend
- einschlagend
Führungsvarianten
Blum Tandem und Blum Movento Vollauszug mit integrierter Dämpfung „Blumotion“ oder mit Öffnungssystem „Tip-On“
Blum Movento auch mit „Tip On Blumotion“*
Gewichtsklassen, Nennlängen:
• Blum Tandem: 30 kg,
250 – 600 mm
• Blum Movento: 40 | 60 | 70 kg,
250 – 750 mm
* „Tip On Blumotion“ erst ab einer Nennlänge von 270 mm möglich.
Hettich Quadro V6
Silent System und Push to open
Gewichtsklassen: 30 kg,
Nennlängen: 250 – 600 mm
Hettich Actro 5D Silent System und Push to open Silent
Gewichtsklassen: 10 | 40 | 70 kg,
Nennlängen: 250 – 750 mm
Maßvariable Lieferbarkeit
In der Breite*:
millimetergenau von 154 mm/186 mm (Blum/Hettich) bis 1.400 mm

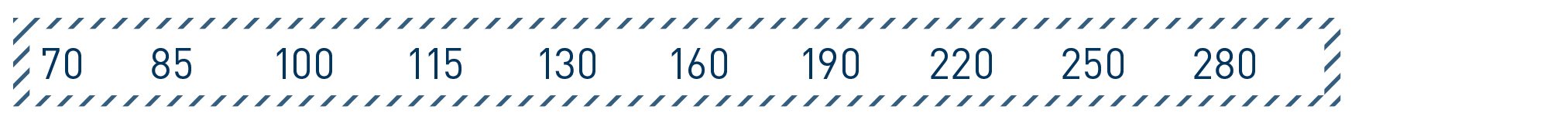

In der Höhe**:
in einem Raster von 70 mm – 280 mm
In der Tiefe:
abgestimmt auf die möglichen Schubkastenführungslängen
* Minimale Breiten der gewählten Auszugsführung beachten!
** Die angegebenen Rasterhöhen beziehen sich jeweils auf die Höhe der Schubkastenseiten. Für bauseits gefertigte Schubkastendoppel können genauere Zeichnungen für die Blendenbefestigungspunkte angefordert werden.
Griffausfräsungen am Vorderstück
- ohne Griffausfrösung
- mit Ausschnitt rund

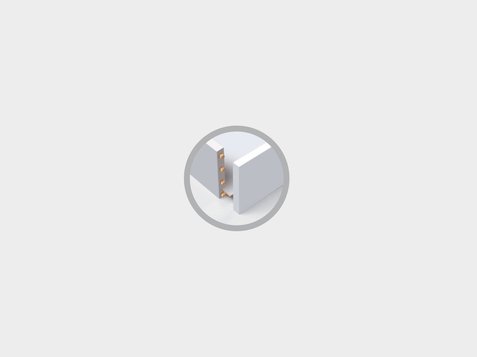

Schubkastenböden und Eckverbindungen
Generell eine dekorgleiche 8 mm Dekorspanplatte
Gedübelt verleimt
mit vor montiertenSchubkastenführungskupplungen
