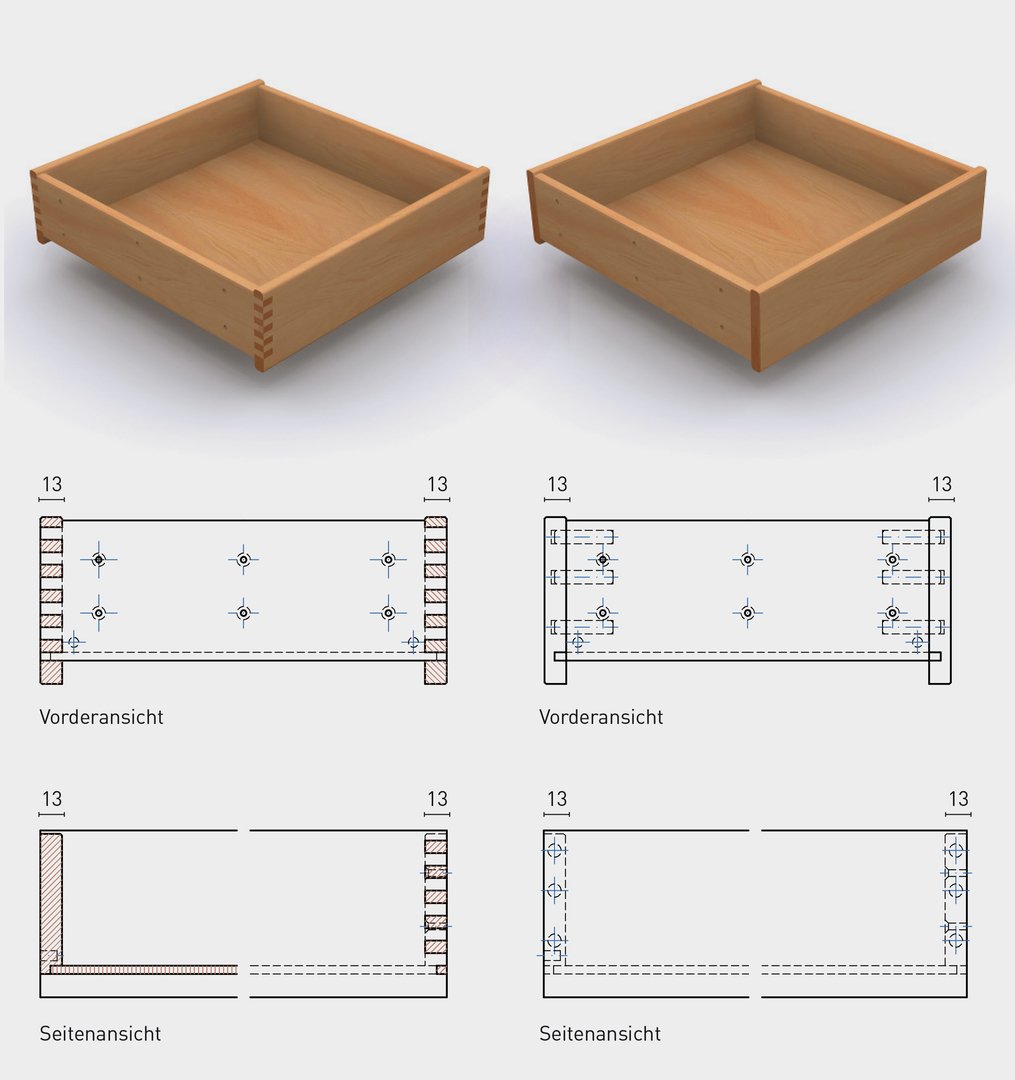

• aufschlagend
• einschlagend

• aufschlagend
• einschlagend

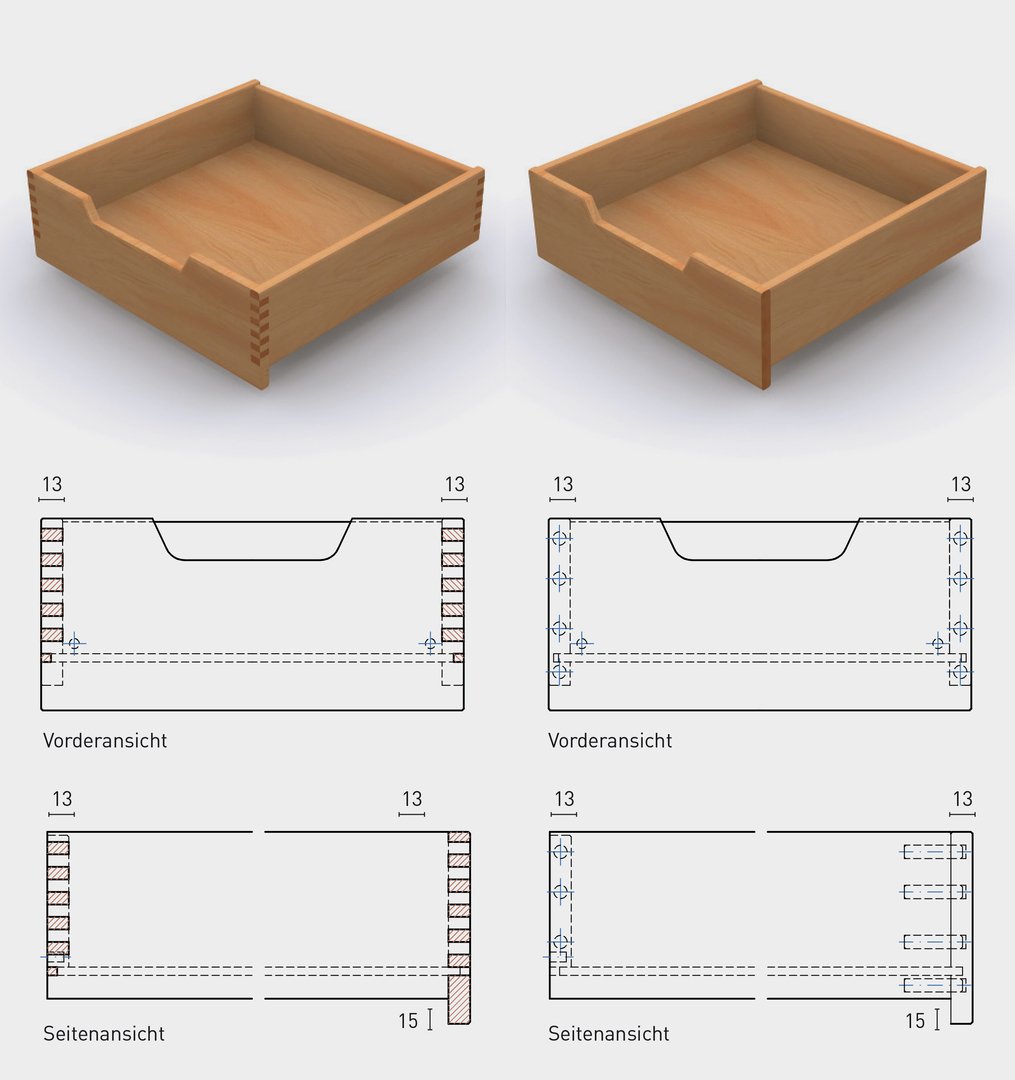

Innenschubkasten mit sichtbarem Vorderstück unten überstehend

Blum Tandem und Blum Movento Vollauszug mit integrierter Dämpfung „Blumotion“ oder mit Öffnungssystem „Tip-On“

Blum Movento auch mit „Tip On Blumotion“*

Nennlängen: 250 – 750 mm

Gewichtsklassen:
Tandem: 30 kg, 50 kg, Movento: 40 kg, 60 kg

* „Tip On Blumotion“ erst ab einer Nennlänge von 270 mm möglich.

Hettich Quadro V6 Silent System und Push to open
Gewichtsklassen: 30 kg, 50 kg
Nennlängen: 250 – 600 mm

Hettich Quadro 4D V6 Silent System, Push to open und Push to open Silent
Gewichtsklassen: 10 kg, 30 kg
Nennlängen: 250 – 600 mm

Hettich Actro 5D Silent System und Push to open Silent
Gewichtsklassen: 10 | 40 | 70 kg,
Nennlängen: 250 – 750 mm

In der Breite*:
millimetergenau von 154 mm/186 mm (Blum/Hettich) bis 1.400 mm


In der Höhe**:
in einem Raster von 55 mm – 400 mm


In der Tiefe:
abgestimmt auf die möglichen Schubkastenführungslängen

* Minimale Breiten der gewählten Auszugsführung beachten!

** Die angegebenen Rasterhöhen beziehen sich jeweils auf die Höhe der Schubkastenseiten. Für bauseits gefertigte Schubkastendoppel können genauere Zeichnungen für die Blendenbefestigungspunkte angefordert werden.

5 mm Furnierplatte
bis zu einer Breite von 600 mm oder bis zu einer Tiefe von 550 mm oder bis zu einer Höhe von 220 mm.

8 mm Furnierplatte
ab einer Breite von 600 mm oder ab einer Tiefe von 550 mm oder ab einer Höhe von 220 mm.

Gezinkt verleimt
mit vor montierten Schubkastenführungskupplungen

Gedübelt verleimt
mit vor montierten Schubkastenführungskupplungen
